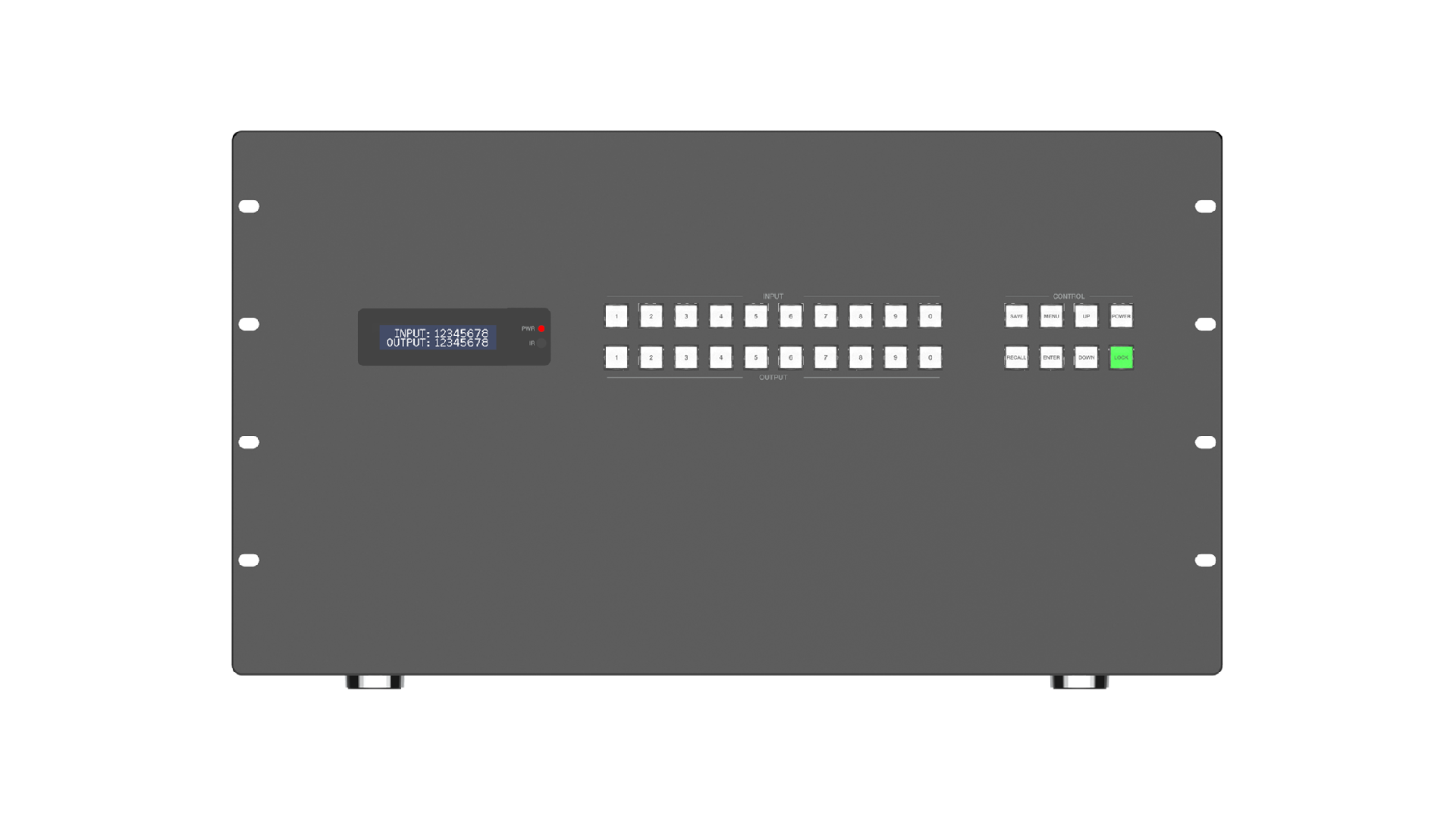

无缝36进36出ABS-CL-36V36

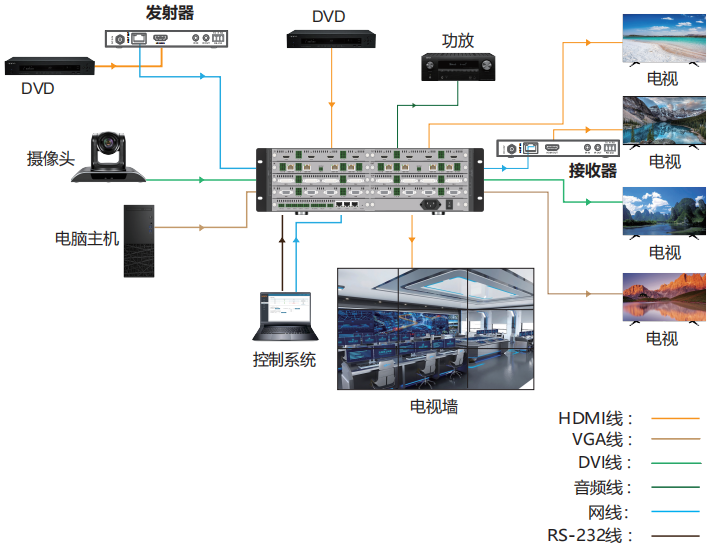

本款高清无缝混合插卡矩阵是一款支持各种音视频信号切换与分配、集成网络中控、视频墙功能的专业矩阵一体机。最多支持36路信号输入和36路信号输出。音视频矩阵采用纯硬件高速矩阵切换芯片,集成度高、系统稳定、信号无压缩、无损耗、无延时,先进的全数字信号处理技术可保证信号无失真处理,将最优质的画面还原到显示终端

本款高清无缝混合插卡矩阵是一款支持各种音视频信号切换与分配、集成网络中控、视频墙功能的专业矩阵一体机。最多支持36路信号输入和36路信号输出。音视频矩阵采用纯硬件高速矩阵切换芯片,集成度高、系统稳定、信号无压缩、无损耗、无延时,先进的全数字信号处理技术可保证信号无失真处理,将最优质的画面还原到显示终端。模块化网络中控,集成多种用户可直接调用的控制界面和智能控制模块,可直接控制其它外围设备。同时内置视频墙功能,可实现36总输出路数范围内的任意拼接模式,为各行业的多种格式视讯信号分配处理提供了一站式的解决方案。此系列高清无缝混合插卡矩阵,在高带宽背板的支持下,提供最高4Kx2K@60Hz YCbCr 4:4:4 24bit的各类信号的输入/输出和任意路由,支持HDMI 2.0b参数标准,包括高达18Gbps的数据速率、高达12位的色深、高清无损的音频格式, 提供HDMI, DVI-U(DVI/YPbPr/CVBS), VGA, 3G/HD/SDSDI, HDBaseT和光纤输入/ 输出板卡,一卡四路,同时提供2K系列和4K系列板卡。输入板卡支持音频加嵌、输出板卡支持音频解嵌,为整个系统中的音频系统提供最大程度的支持。 机箱规模从36x36,通过矩阵级联还可实现更大规模的系统集成,并提供多种控制模式,如前面板按键 (带液晶显示屏)、红外遥控器、RS-232信号、LAN、上位机或Web GUI控制。本产品适用于视频会议、能源电力、司法监狱、智慧城市、政府服务、水利水文、气象地震、企业管理、冶金钢铁、银行金融、公安交通、展览展示、生产调度、广播电视、教育科研等领域。



符合HDMI 2.0b, HDCP 2.2规范

☆ HDMI最大带宽18Gbps

视频分辨率最大支持到4K60 YCbCr 4:4:4 24bit

无缝混合插卡矩阵(一卡四路)

支持36路视频输入,36路视频输出

支持HDMI, DVI-U(DVI/YPbPr/CVBS), VGA, 3G/HD/SD-SDI, HDBaseT和光纤输入

支持HDMI, DVI-U(DVI/YPbPr/CVBS), VGA, 3G/HD/SD-SDI, HDBaseT和光纤输出

支持最高分辨率1920x1200p60Hz2K系列卡),3840x2160p60Hz4K系列卡)

支持无缝切换,切换过程中画面无撕裂、无黑屏或闪烁

支持电视拼接墙功能

拼接墙基于Gen-Lock技术,任意输出通道间画面延迟低于0.1毫秒,画面无撕裂

可实现36总输出路数范围内的任意拼接模式

特别适合LCD拼接屏、LED拼接屏、LED点阵墙

支持多种不同分辨率输出,以满足不同类型的显示设备需要

自带画质增强功能,输出画质可调整

内置信号均衡,信号恢复和信号放大电路

标准HDMI线4K60输入输出各5米,4K30输入输出各10米,1080p60输入输出各15

内置HDCP处理逻辑,可以避免HDCP兼容性问题

支持任意信号源在多个显示器上同时显示

支持HDMI显示器随时查看任意HDMI信号源

采用纯硬件高速矩阵切换芯片,集成度高系统更稳定

输入卡支持音频加嵌功能

输出卡支持音频解嵌功能

模拟音频加嵌支持LPCM 2.0CH,模拟音频和视频信号同步输入

模拟音频解嵌支持LPCM 2.0CH,模拟音频和视频信号同步输出

前面板LCD液晶显示

具有掉电记忆工作状态功能

多达64种场景预设可调用

智能EDID管理,支持EDID COPY或内置EDID

支持面板按键,IRRS-232TCP/IPWeb和上位机软件控制

内置智能网络中控,预制用户界面

静音风扇设计,无噪音,性能稳定,在恶劣的环境中也能稳定工作

☆ AC电源接口,内置电源模块

标准机架尺寸设计,安装方便


参数规格

HDMI 兼容

HDMI 1.4 (2K 系列卡), HDMI 2.0b (4K 系列卡)

HDCP 兼容

HDCP 1.4 (2K 系列卡), HDCP 2.2 (4K 系列卡)

视频带宽

600MHz/18Gbps

视频分辨率

1920x1200p60Hz (2K 系列卡)

3840x2160p60Hz 4:4:4 (4K 系列卡)

颜色空间

RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0

颜色深度

2K 系列卡: 8/10/12-bit (1080P60Hz)

4K 系列卡: 8/10/12-bit (4K30Hz); 8-bit (4K60Hz 4:4:4)

音频格式

HDMI 音频: LPCM 2.0 / 5.1 / 7.1CH

模拟音频: LPCM 2.0CH

传输距离

HDMI1080P/15米,4K30/10米,4K60/5

HDBT1080P/70/100/150米,4K/40/70/120

静电保护

人体模型: ±8kV (空气放电) , ±4kV (接触放电)

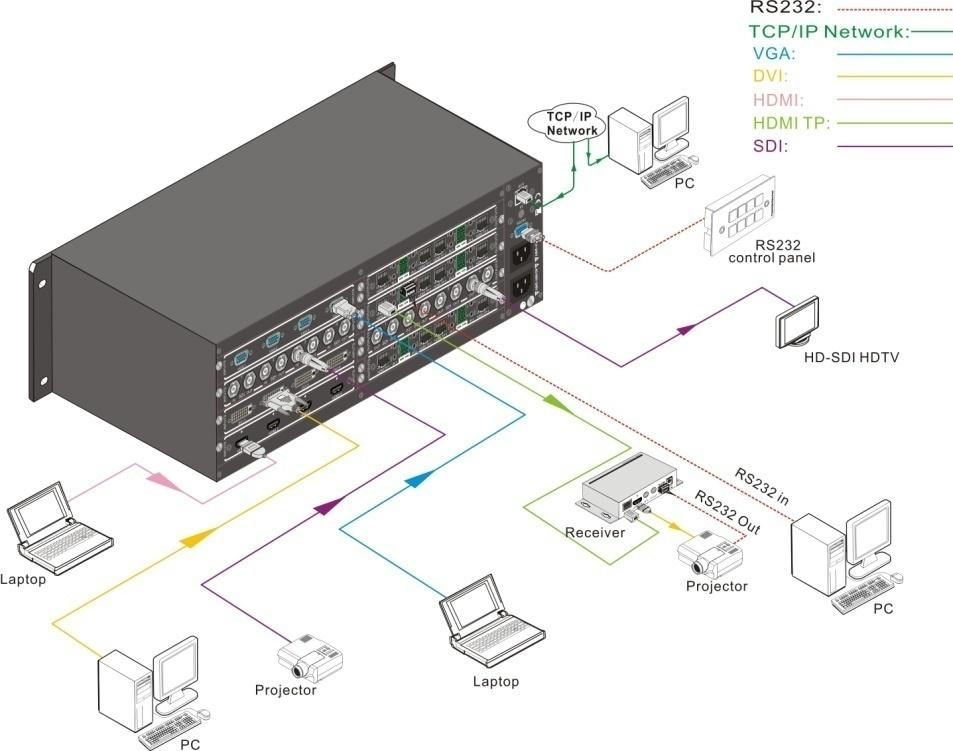

连接

输入

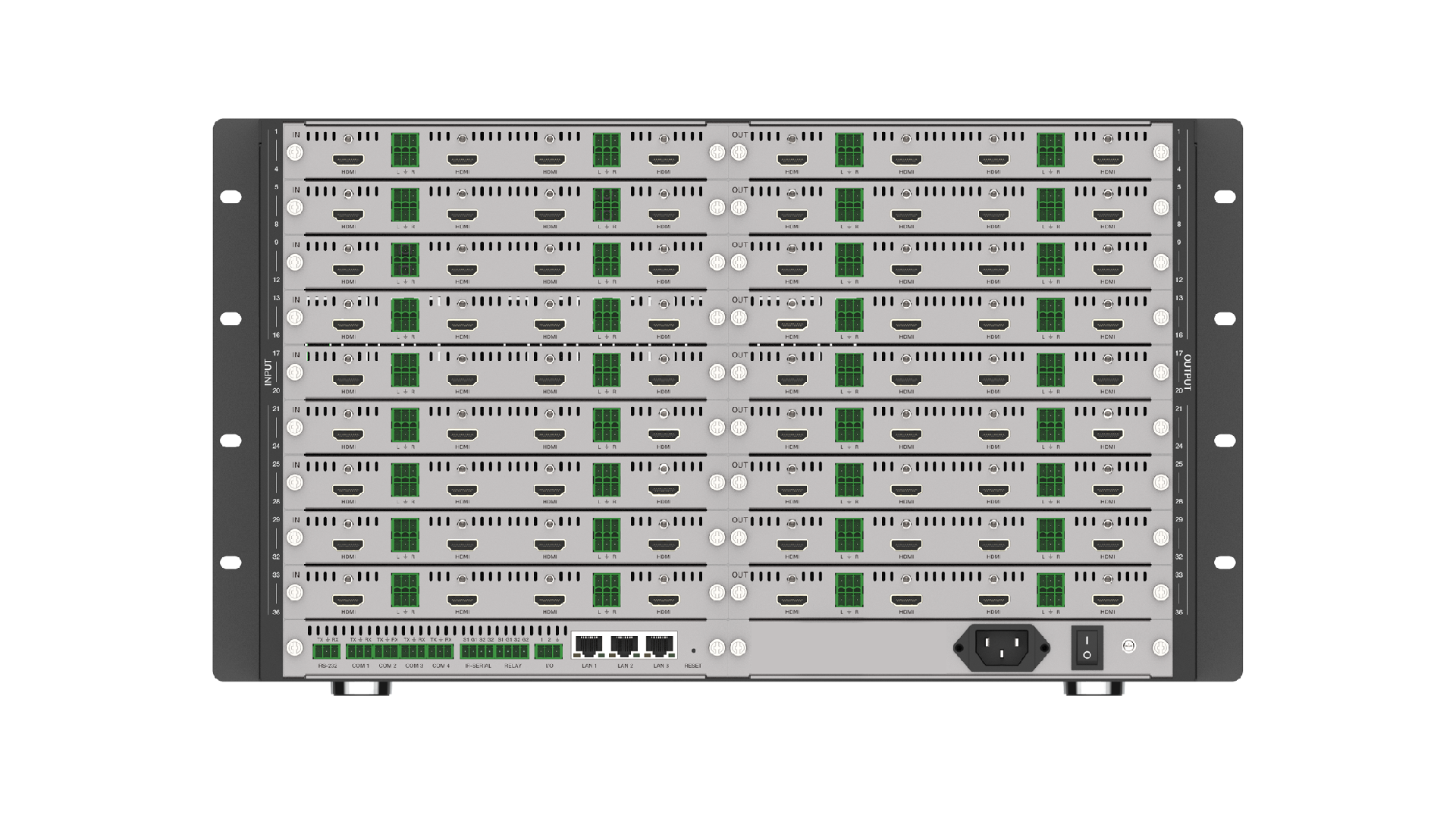

9x 输入插卡

输出

9x 输出插卡

控制

1x 主控插卡,包括以下接口:

1x RS-232 [3-pin凤凰端子]

4x COM [3-pin凤凰端子]

1x IR-SERIAL [4-pin凤凰端子]

1x RELAY [4-pin凤凰端子]

1x I/O [3-pin凤凰端子]

1x RESET [中控系统复位按键]

3x LAN [RJ45接口]

机身

外壳

金属外壳

颜色

黑色

尺寸

483mm[] x 378mm[] x 266mm[]

重量

15.4kg(不含输入输出卡)

供电电源

输入: AC 100-240V 50/60Hz

输出: DC 12V/17

电源功耗

100W ~ 350W(配不同的输入输出板卡)

操作温度

32°F - 104°F / 0°C - 40°C

储存温度

-4°F - 140°F / -20°C - 60°C

相对湿度

20 - 90% RH (无凝结)

 20 - 90% RH (无凝结)
